การติดตั้ง Grooved Flange

การติดตั้ง Grooved Flange สำหรับการติดตั้งท่อเมนขนาดใหญ่ และท่อดับเพลิง มีข้อดีดังนี้
• ประหยัด ติตดั้งง่าย สะดวกรวดเร็ว
• สามารถติดตั้งได้เลย โดยไม่ต้องใช้ Coupling อีก
• ทนแรงดันได้สูงถึง 300 PSI* (*เฉพาะรุ่น ANSI 150)
• มีประเก็นยางติดตั้งแนบสนิทกับท่อและข้อต่อ ป้องกันการรั่วซึม

ขั้นตอนการติดตั้ง Grooved Flange

Installation_Grooved_Groove-Flange-23
Installation_Grooved_Groove-Flange-23

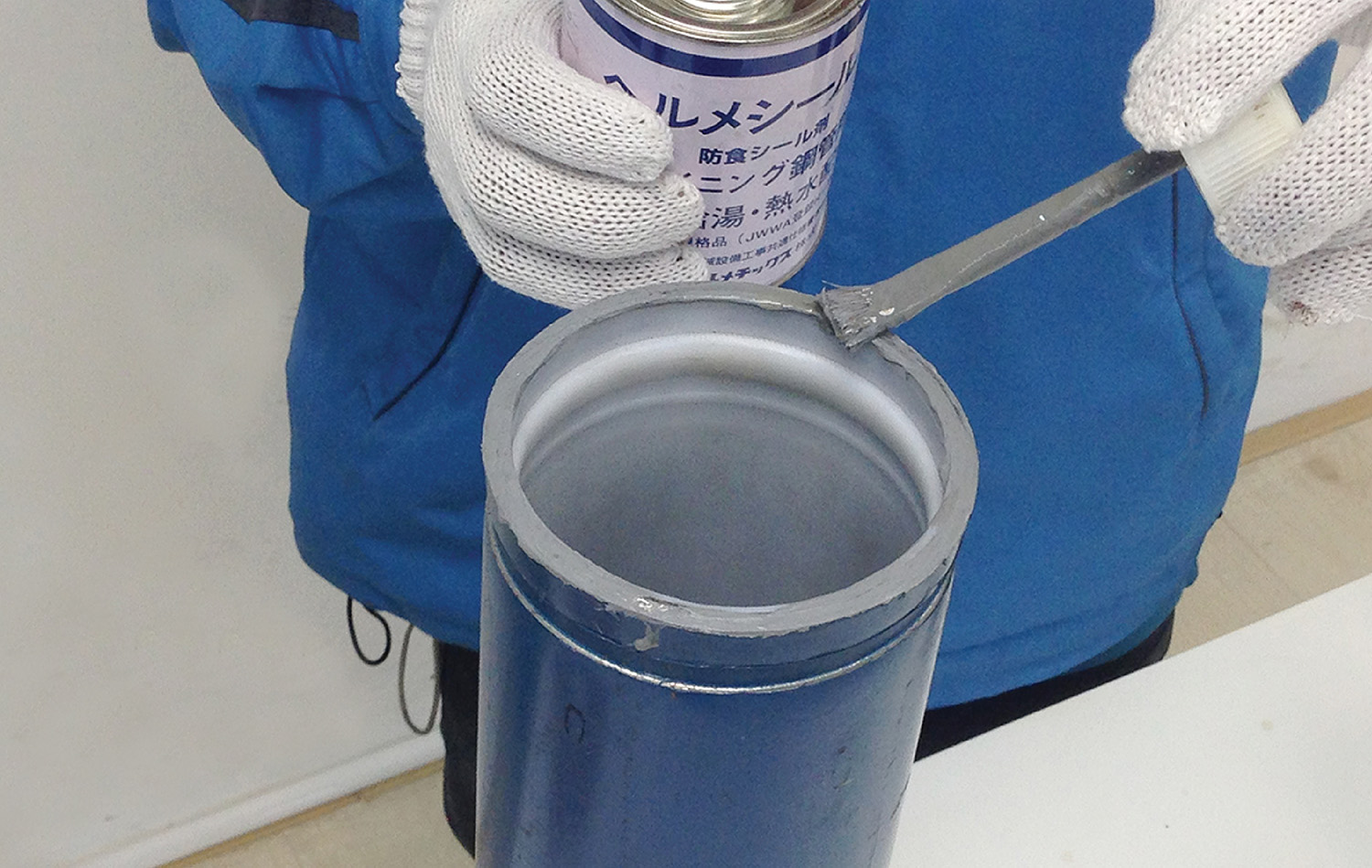

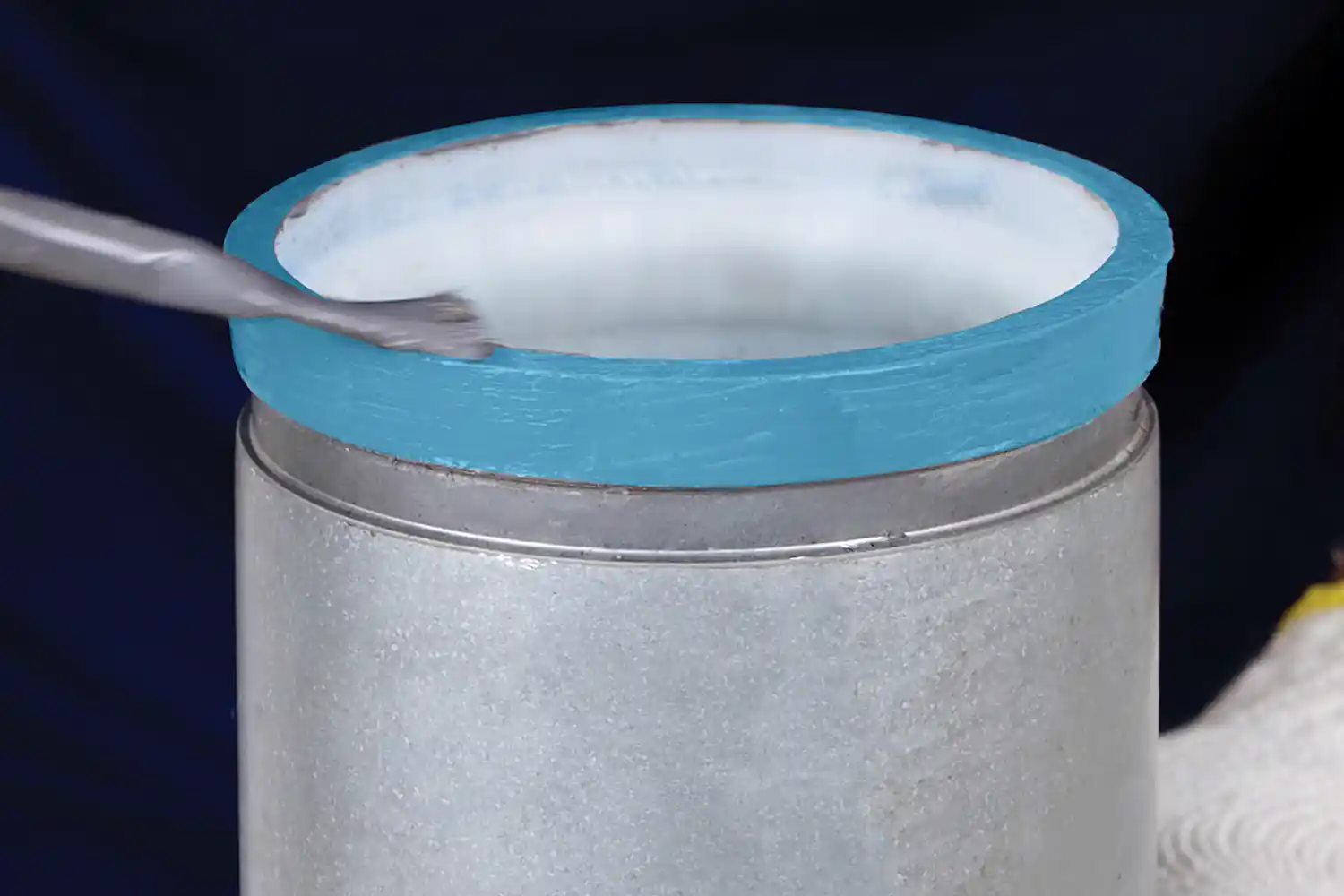

1. ทากาวเฮอร์เมสซีล 55 บริเวณหน้าตัดท่อเพื่อป้องกันสนิม

Installation_Grooved_Groove-Flange-24
Installation_Grooved_Groove-Flange-24

2. นำ Grooved Line Gasket มาสวมที่ปลายท่อ เพื่อป้องกันไม่ให้น้ำไหลผ่านสัมผัสหน้าตัดท่อ

Installation_Grooved_Groove-Flange-25
Installation_Grooved_Groove-Flange-25

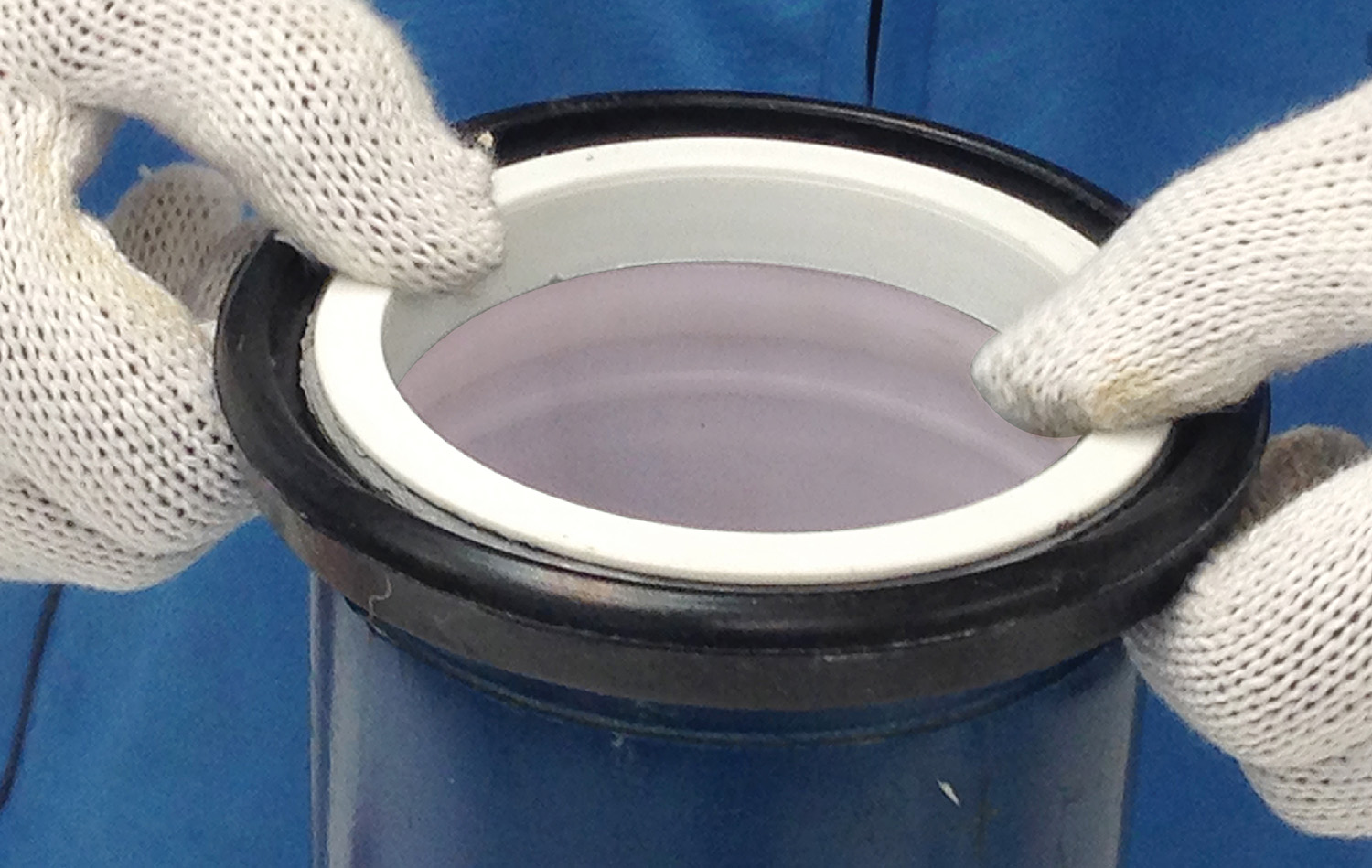

3. ทาน้ำยาหล่อลื่น Lubricant ที่ขอบยางรอบนอกทั้งหมด เพราะหน้าตัดท่ออาจมีคมของเหล็กทำให้ยางเกิดเป็นรอยแผลขนแมวเล็กๆ อายุการใช้งานยางเสื่อมลง การทา Lubricant จะช่วยยืดอายุการใช้งานของยางให้ยาวนานขึ้น

Installation_Grooved_Groove-Flange-26
Installation_Grooved_Groove-Flange-26

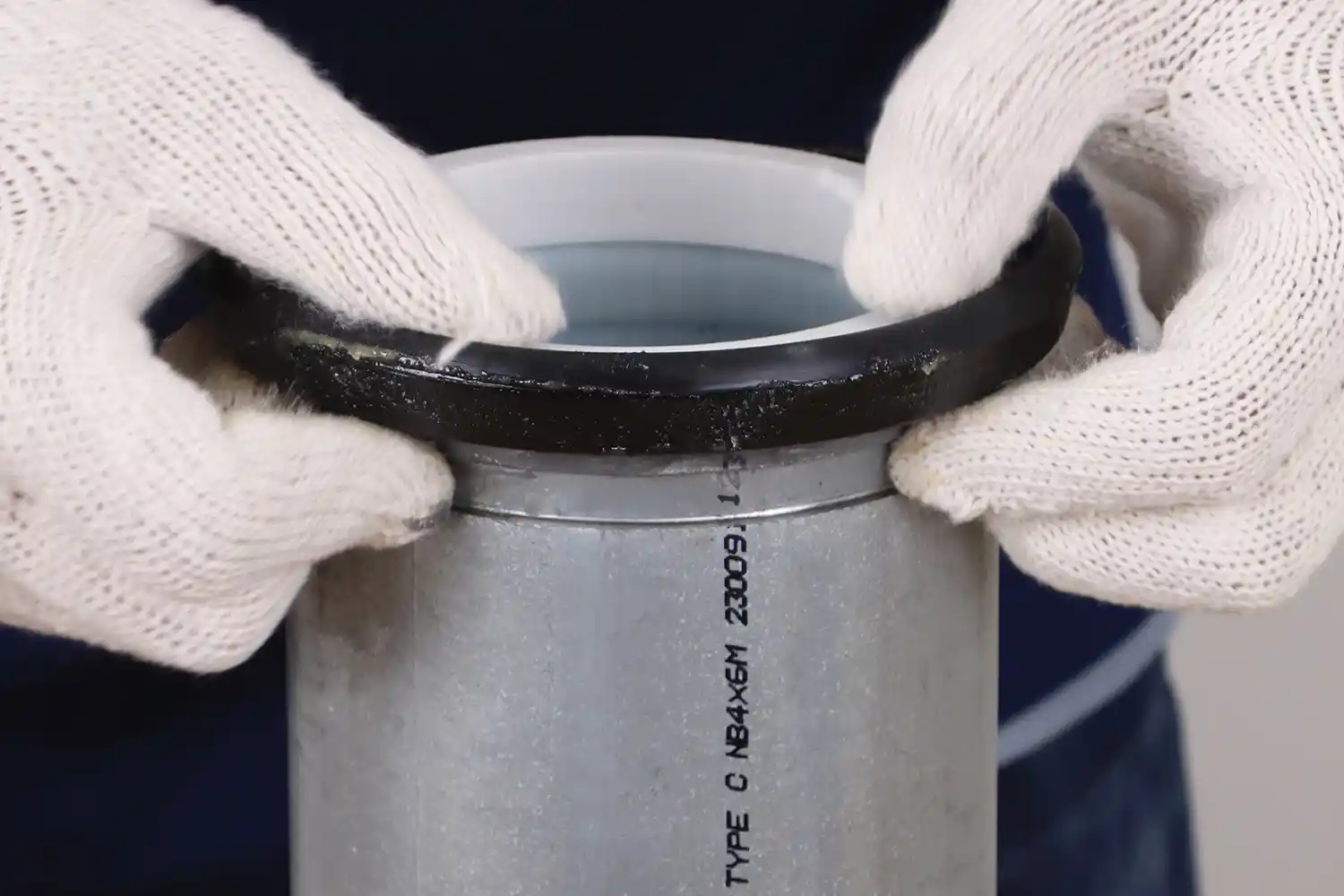

4. นำยางที่ทา Lubricant มาสวมเข้ากับท่อก่อน

Installation_Grooved_Groove-Flange-27
Installation_Grooved_Groove-Flange-27

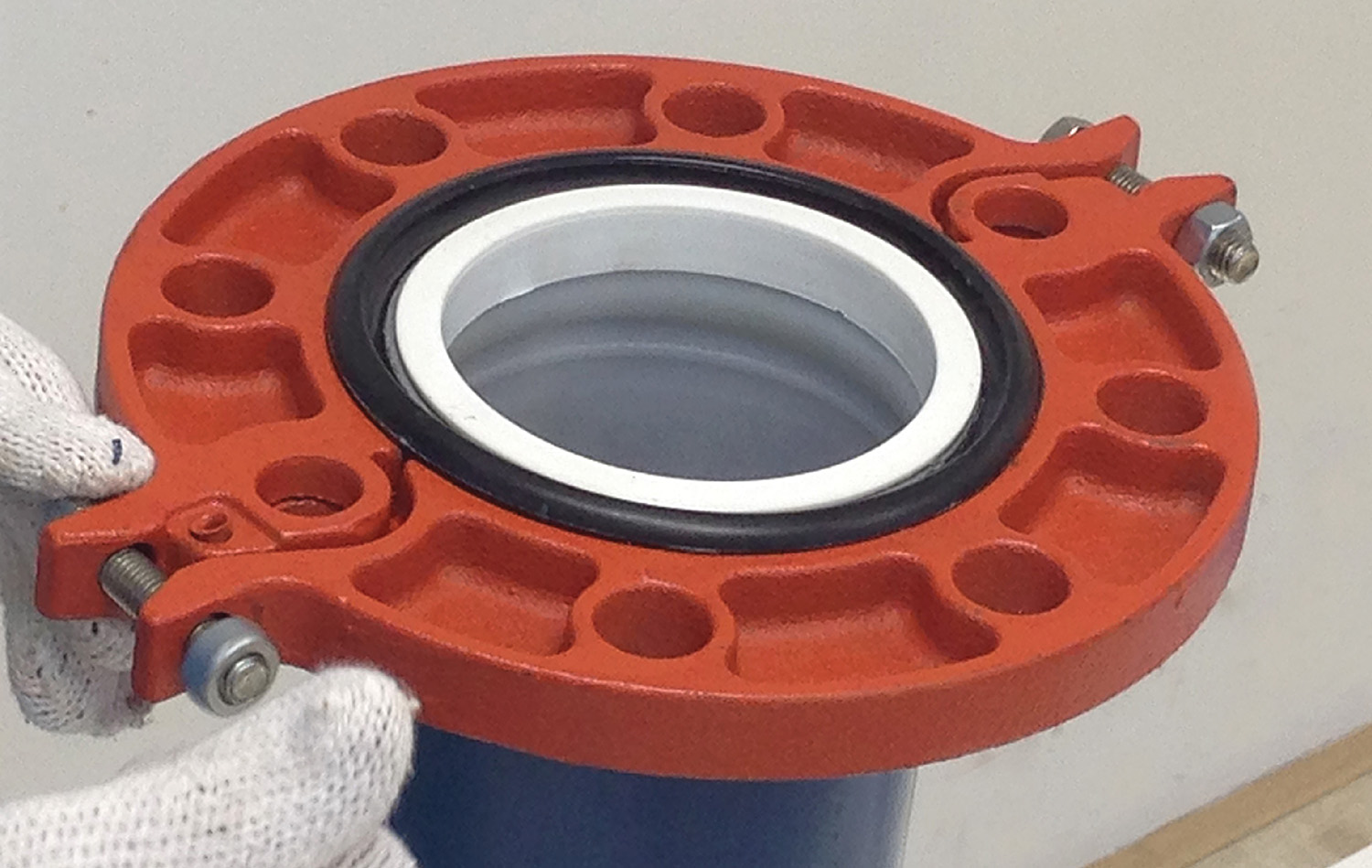

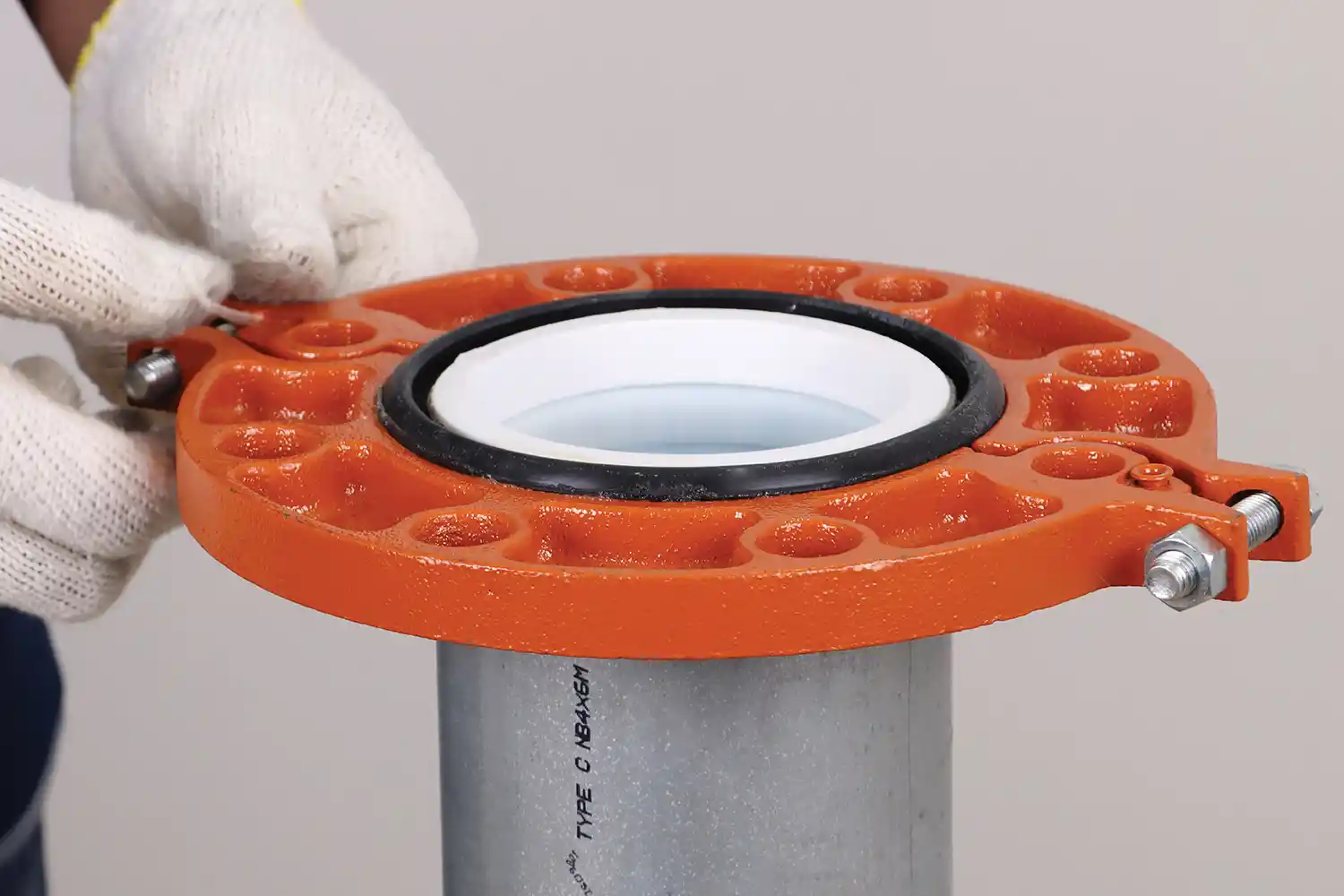

5. นำ Grooved Flange มาประกอบพร้อมขันน๊อตจนแน่น

Installation_Grooved_Groove-Flange-28
Installation_Grooved_Groove-Flange-28

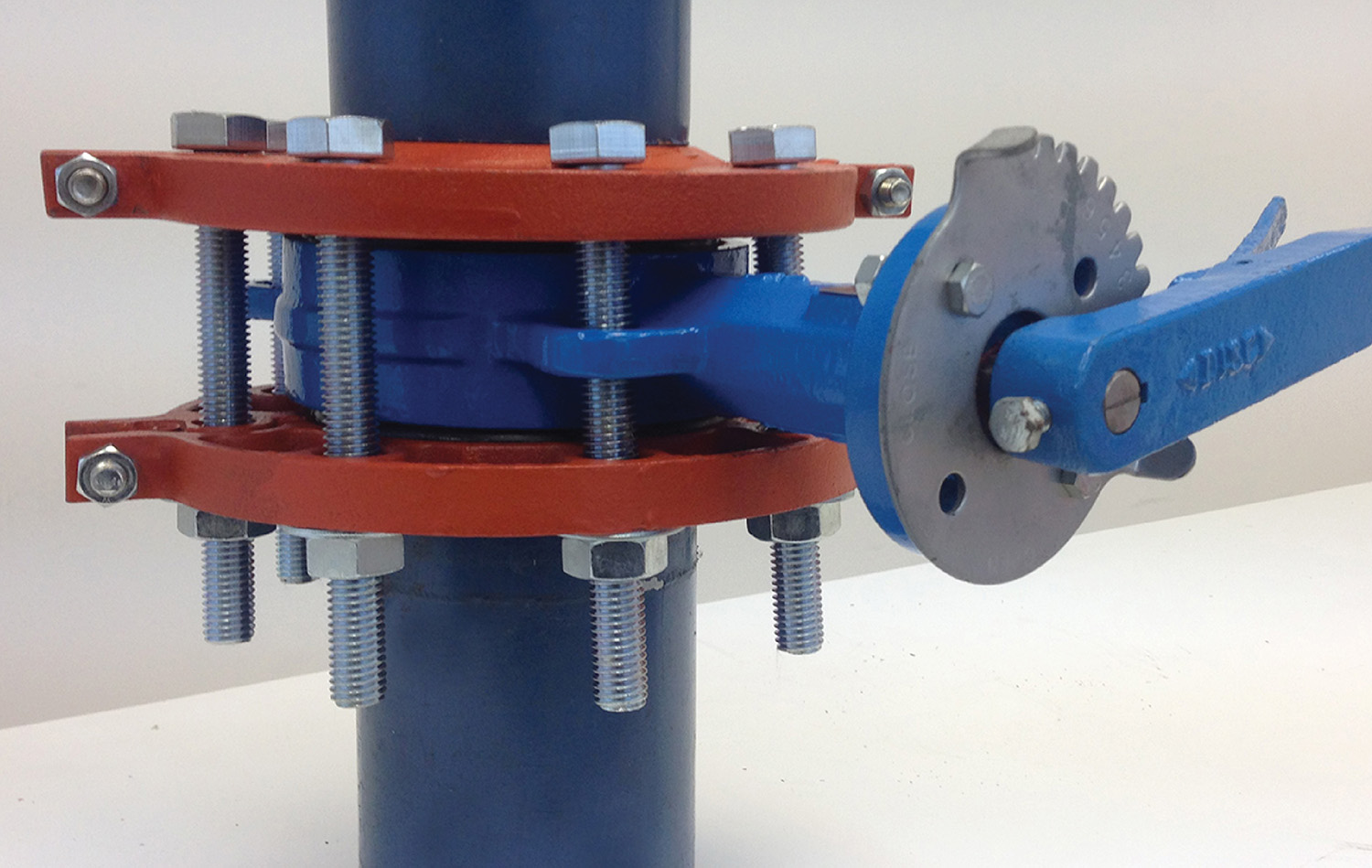

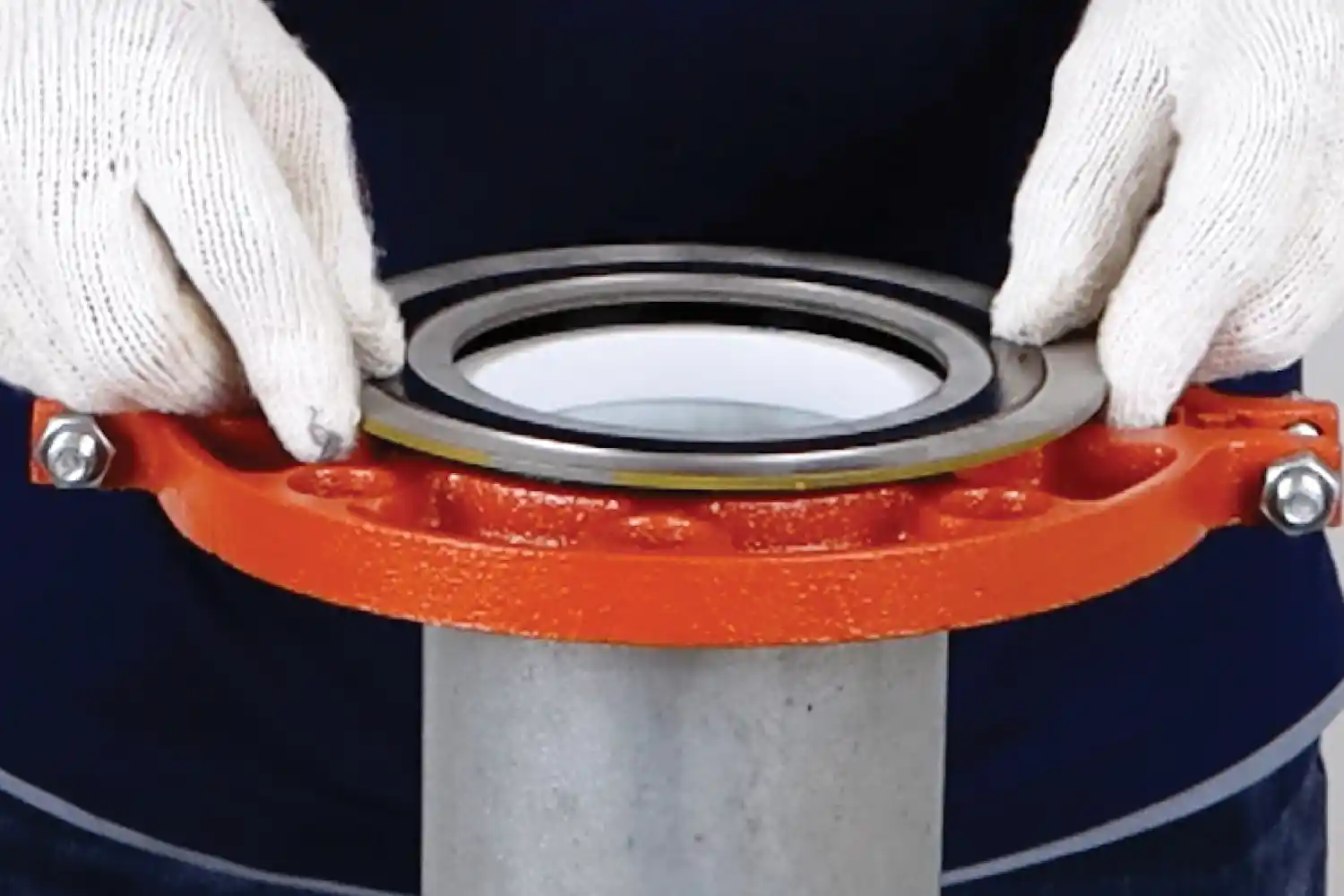

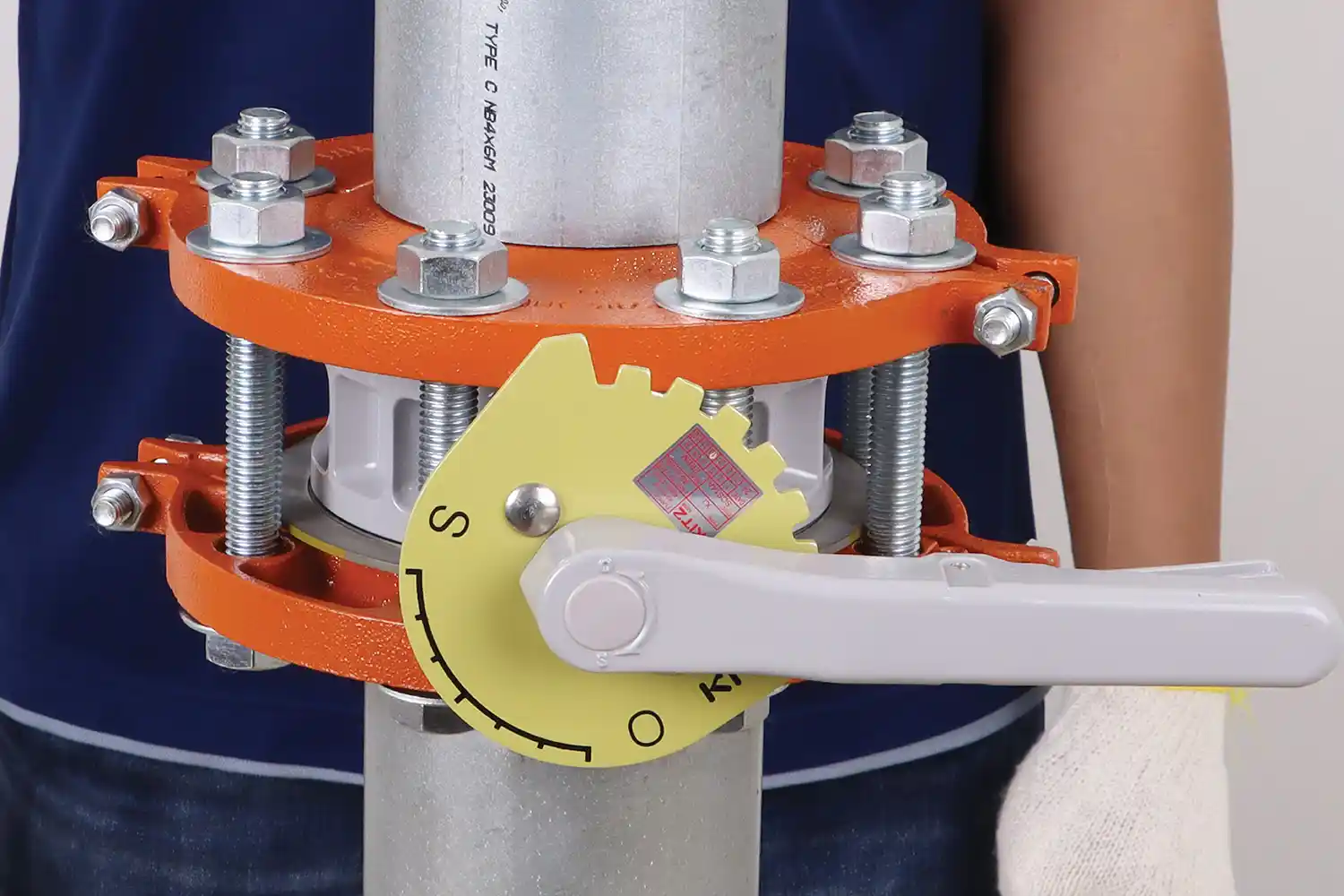

6. นำมาติดตั้งกับหน้าจานอื่นๆ ที่ต้องการใช้งาน

ข้อควรระวัง

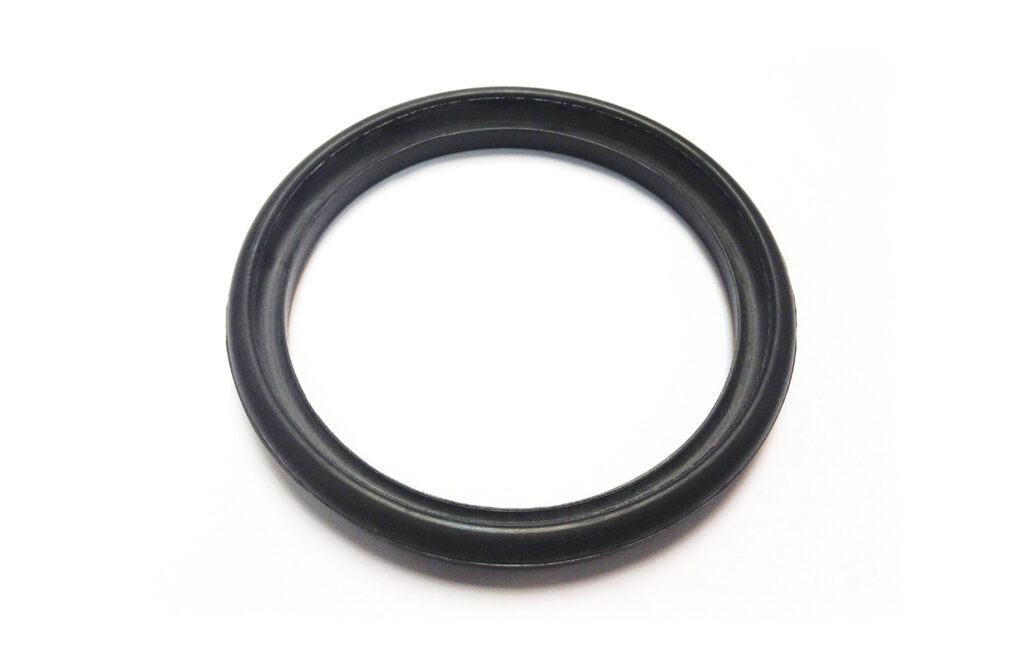

ประเก็นยางออกแบบพิเศษ ด้านหนึ่งเป็น Gasket สำหรับ Coupling อีกด้านเป็น O-ring สำหรับหน้าจาน

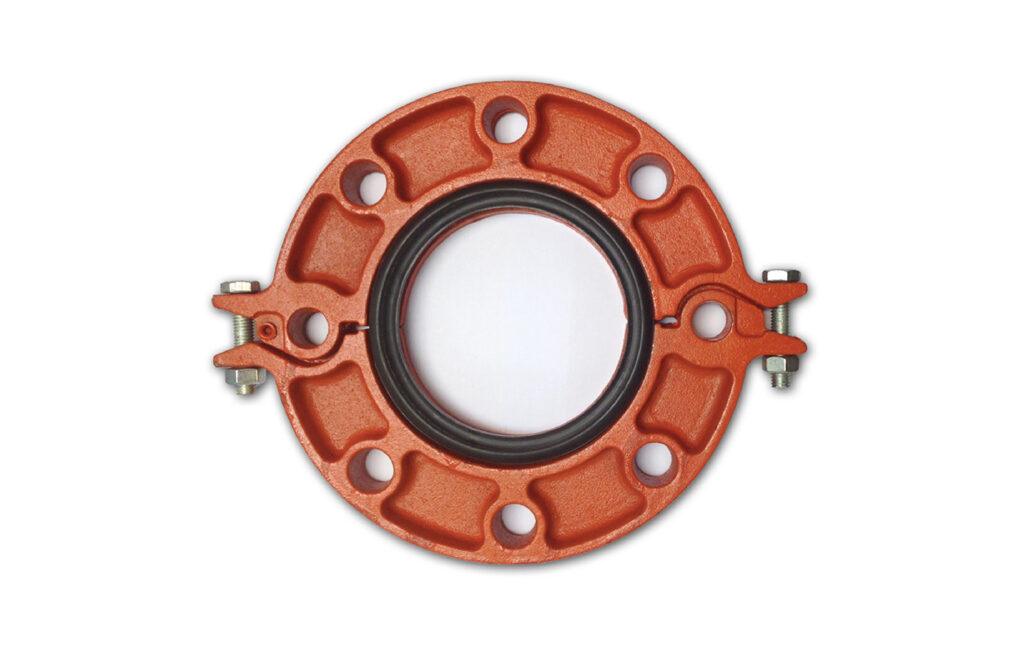

Installation_Grooved_Groove-Flange_Warning-30

ประเก็นยาง

Installation_Grooved_Groove-Flange_Warning-32

Grooved Flange

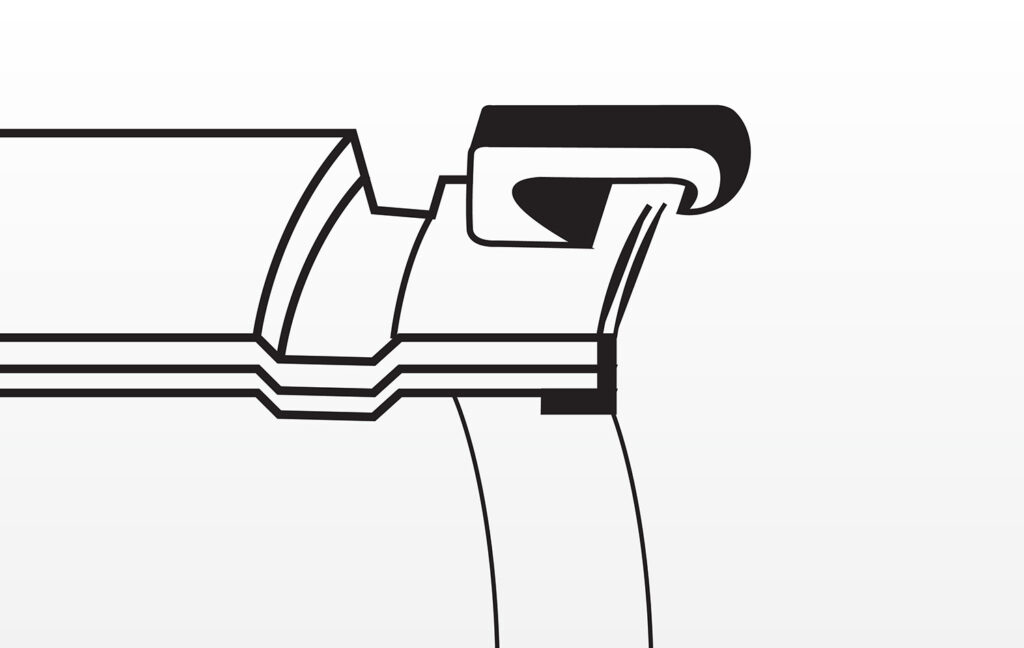

Installation_Grooved_Groove-Flange_Warning-29

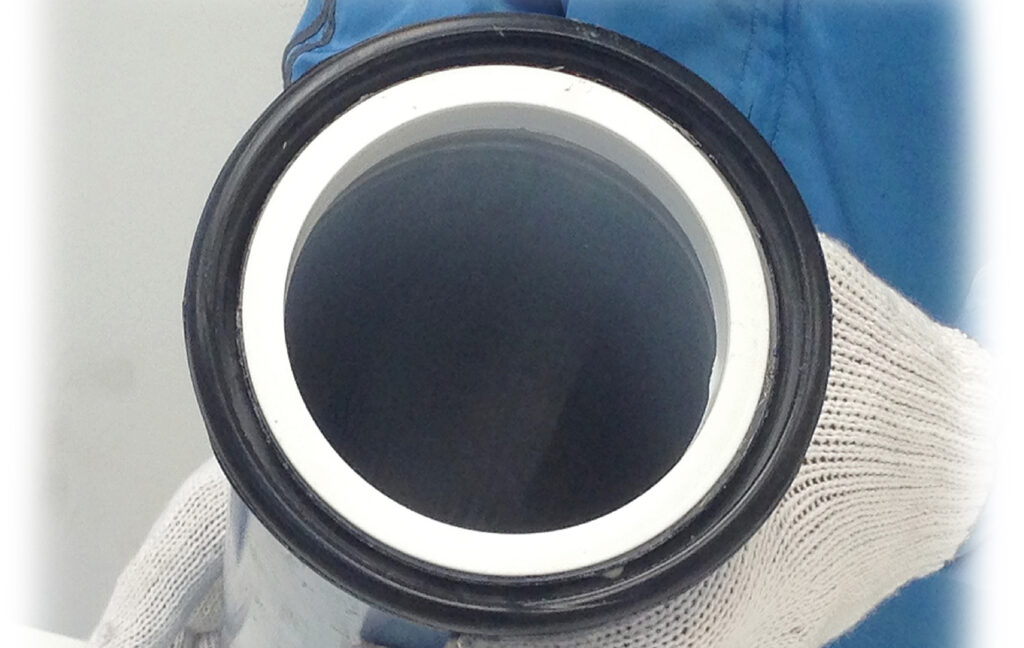

ตำแหน่งสวมประเก็นยางเข้ากับปากท่อ

Installation_Grooved_Groove-Flange_Warning-31

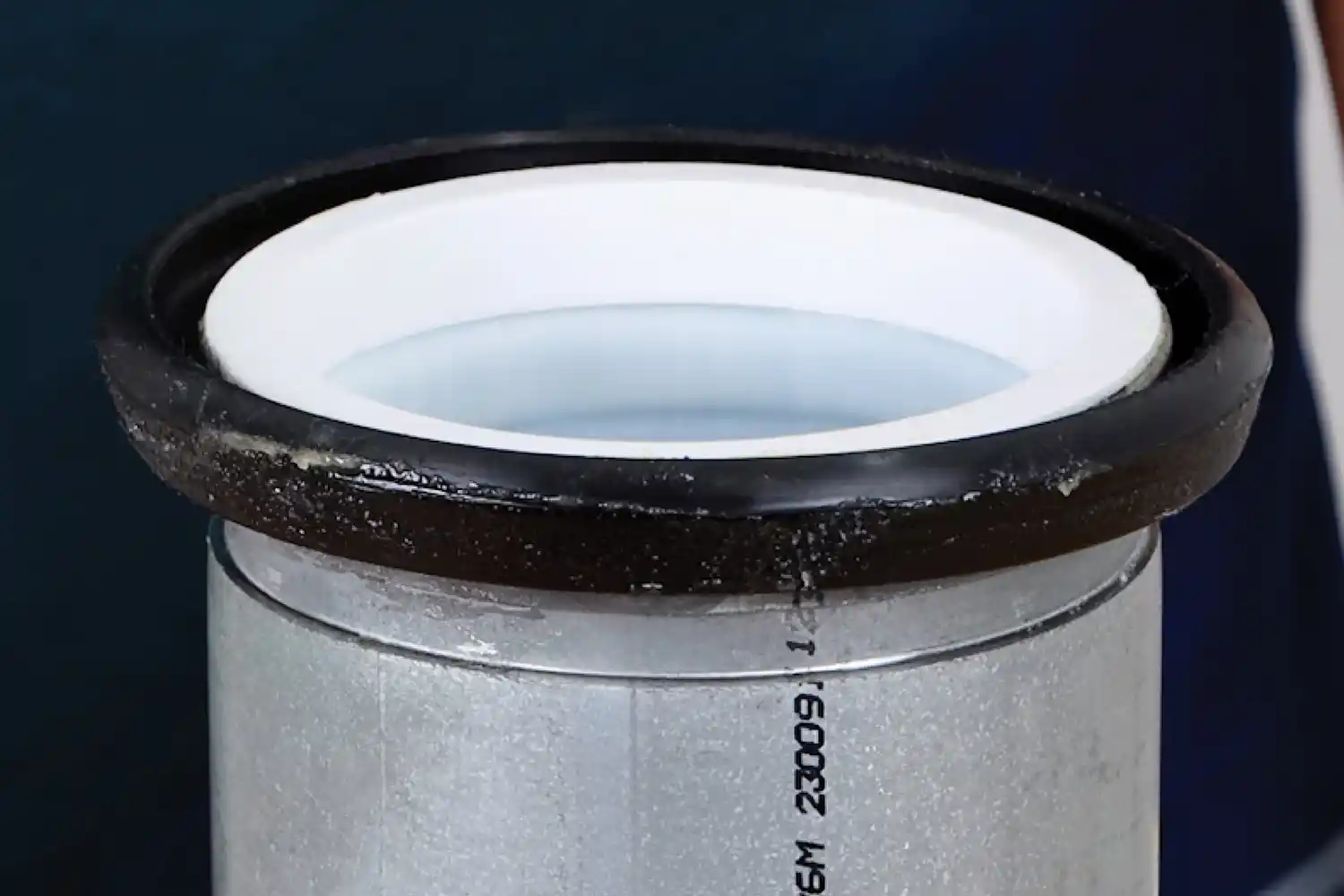

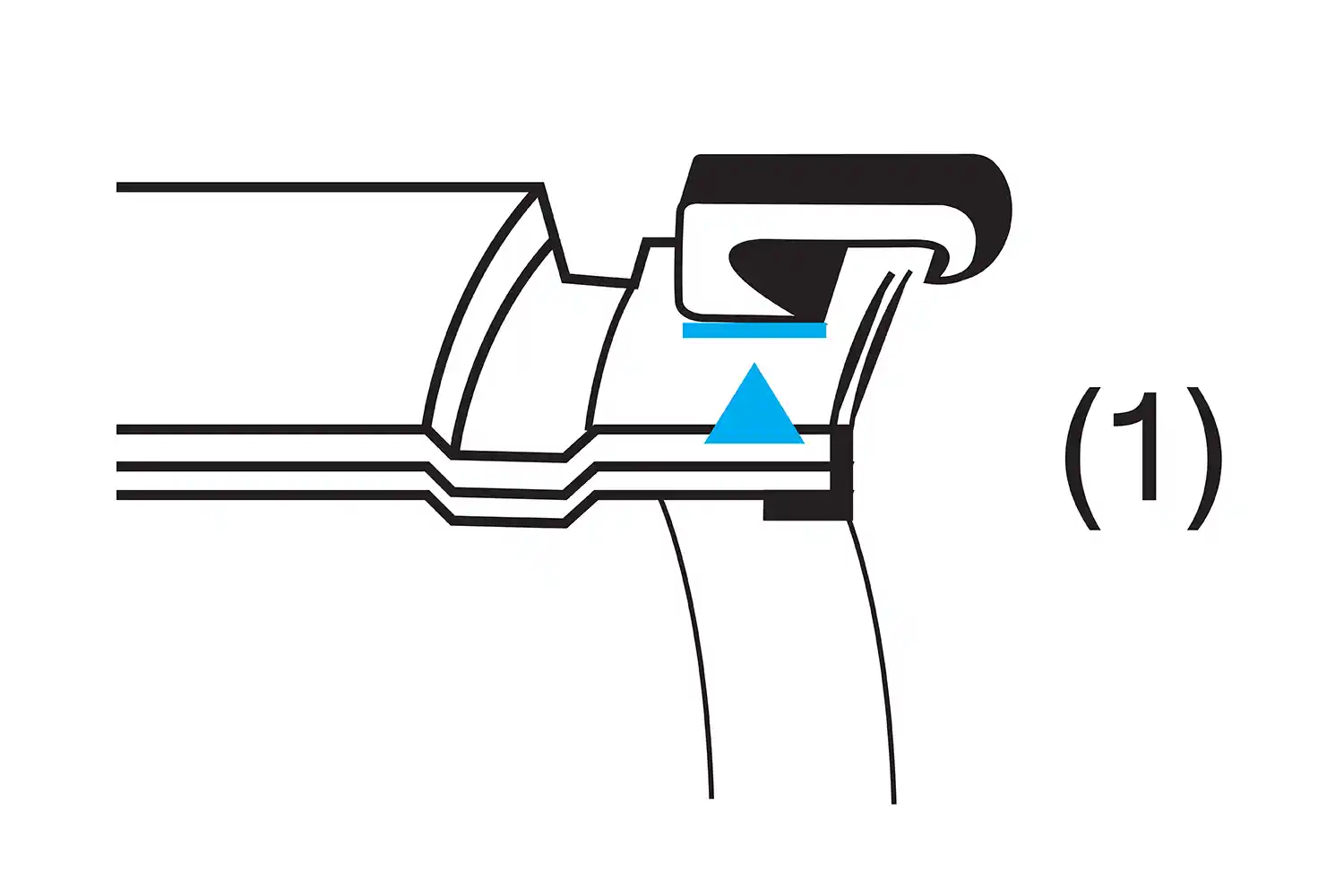

1. หันประเก็นยางด้านที่เป็นร่องไว้ด้านบนสวมเข้ากับปากท่อให้ถูกต้อง

Installation_Grooved_Groove-Flange_Warning-33

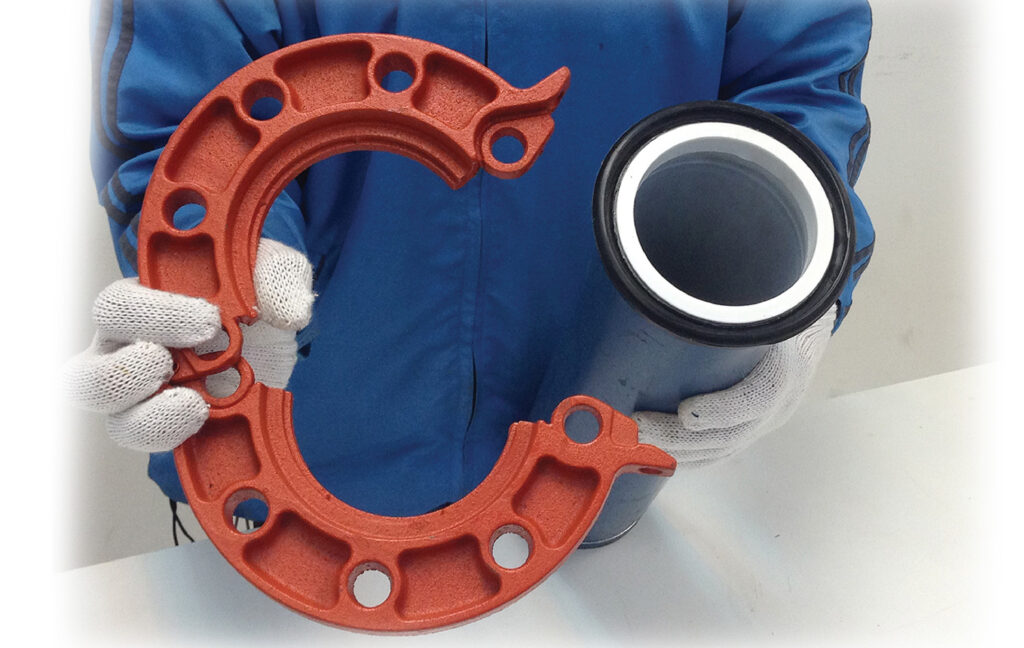

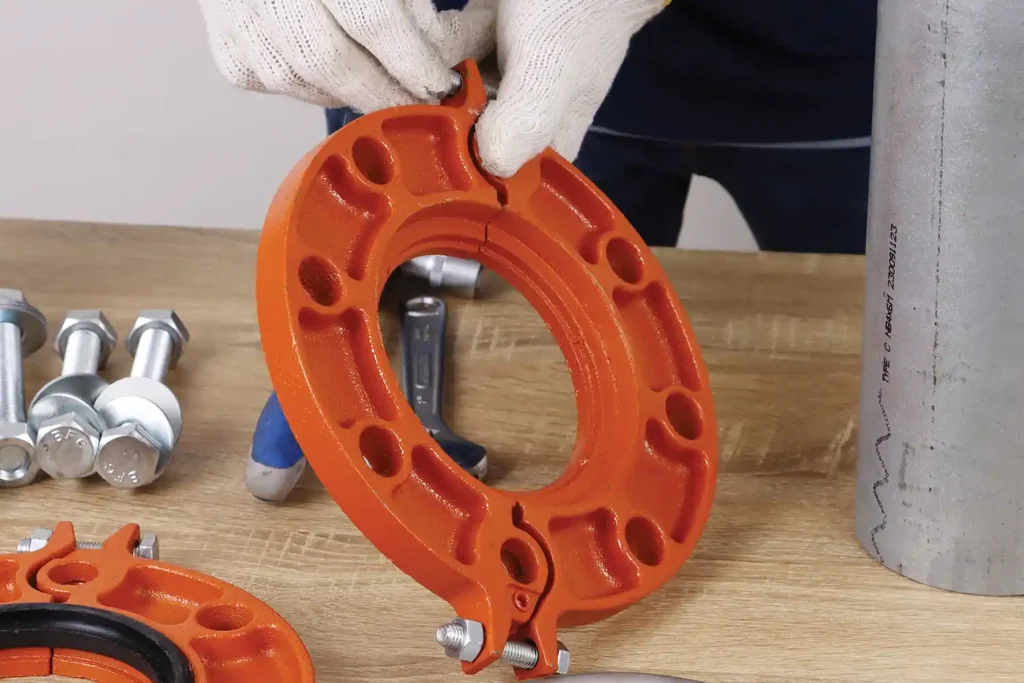

2. นำ Grooved Flange โดยหันด้านหลังมาประกบเข้ากับปากท่อ

Installation_Grooved_Groove-Flange_Warning-34

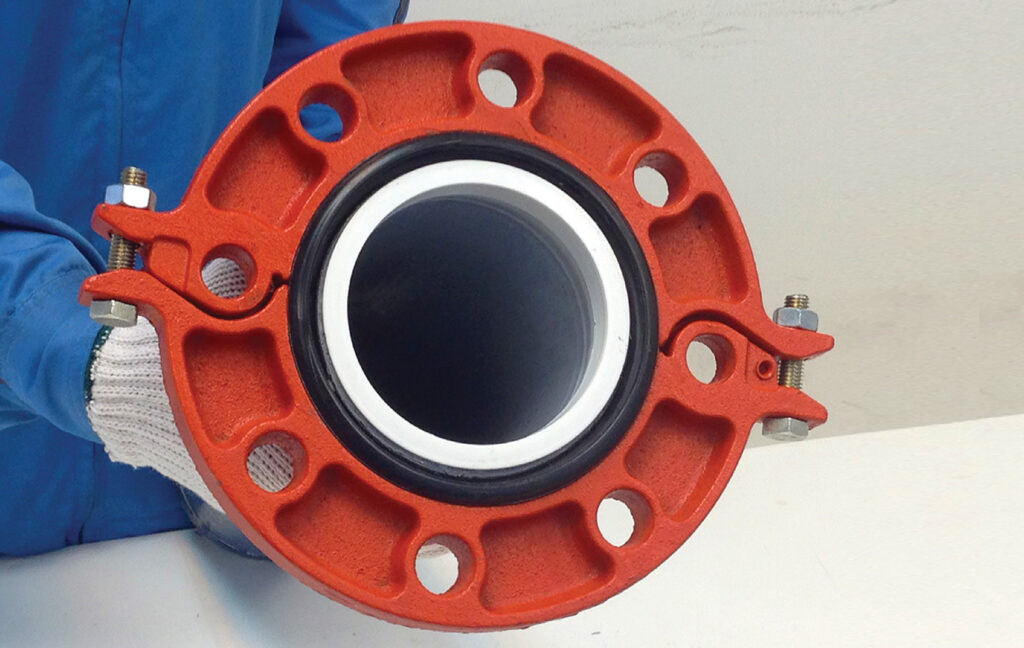

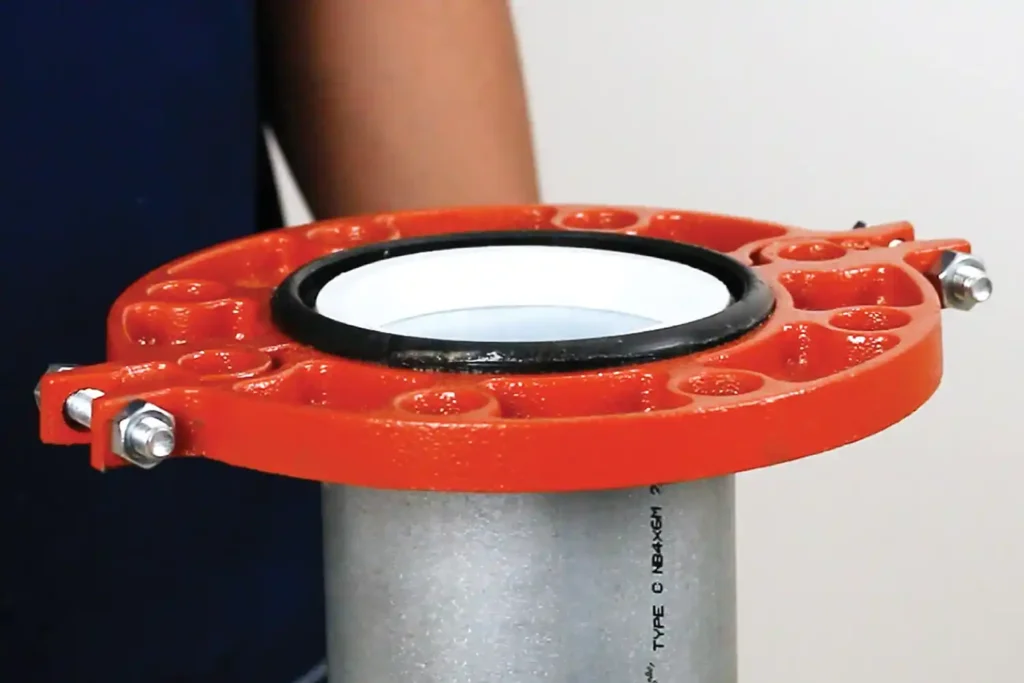

3. การใส่ Grooved Flange ที่ถูกต้อง

อุปกรณ์สำคัญในขั้นตอนการติดตั้ง
